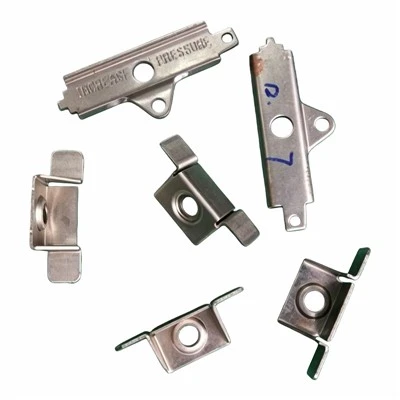

Продукт за щамповане

Продукт за прецизно щамповане с видимо лице се нуждае от определен козметичен стандарт, преди да започне изпробването на инструмента. Чертежът трябва да идентифицира видимата повърхност, приемливата посока на зърното, класа на ръбовете и всички зони, скрити след сглобяването. Алуминиевото прихващане върху матрицата може да създаде повтарящи се драскотини, така че работните повърхности се нуждаят от подходящо полиране, хлабина и смазване. Защитното фолио може да е възможно, но неговата дебелина и поведение при формоване трябва да се тестват, а не да се предполага. При инспекцията трябва да се използва контролирано осветление и съгласувано разстояние за гледане на външни елементи.

Продукт за промишлено щамповане с този габарит може да използва плитко изтегляне, фланцоване, пробиване и подрязване. Ограничаването на празното място трябва да бъде балансирано: твърде малко може да набръчка корицата, докато твърде много може да изтъни или разцепи ръба. Оформеният продукт за щамповане трябва да напусне матрицата, без да бъде прищипан или оставен да падне върху скрап. Гладките релефни-улеи за листове могат да поддържат падане, а разделители или меки контактни точки могат да бъдат добавени там, където частите са склонни да се впиват една в друга. Готовите корици трябва да се подреждат по начин, който избягва триенето лице-в-лице.

Един пресован продукт за щамповане обикновено се проверява за профил, равнинност, позиция на отвора, линия на подрязване, състояние на ръба, следи от инструмента и сглобяване. 2D чертежът, 3D чертежът, техническите стандарти за матрицата, спецификацията на пресата, годишното количество, изискването за повърхност и методът на опаковане трябва да бъдат предоставени за оферта. Ако покритието получи анодиране, боядисване или друго покритие, трябва да се прегледат границите на предварителната-обработка и зоните за маскиране, преди инструментът да бъде пуснат.

Тънките корици трябва да бъдат опаковани със сепаратори или оформени тави, които поддържат профила, а не само външния ръб. Етикетите трябва да идентифицират версията, партидата на материала, състоянието на проверката и ориентацията на повърхността. Запазването на една одобрена визуална проба близо до инспекционната станция дава на операторите практическа справка за незначителни белези, които е трудно да се опишат само с размери. Същата подредба на опаковката трябва да се използва за одобрената мостра на пратката и по-късните производствени партиди.
